Tensión de salida constante, sin importar lo que ocurra en la red.
El DVR (Dynamic Voltage Restorer) es un dispositivo de compensación serie: se inserta directamente en la línea que alimenta la carga crítica, entre la fuente y la carga. A diferencia del AVC —que actúa en paralelo y puede alimentar la carga desde supercondensadores—, el DVR inyecta una tensión compensatoria en serie con la red, corrigiendo en tiempo real la diferencia entre la tensión de suministro y la tensión nominal requerida por la carga.
El resultado es una tensión de salida con precisión de ±1 %, independientemente de los sags, swells o fluctuaciones de la red. La carga no percibe la perturbación. No hay transferencia de fuente, no hay interrupción, no hay retransferencia.
El DVR detecta cualquier discrepancia entre la tensión de red y la nominal, e inyecta instantáneamente la diferencia en serie. La carga siempre ve tensión nominal.
Prestaciones técnicas principales
Inyección serie — tensión de alta precisión
La tensión inyectada por el DVR compensa exactamente la diferencia entre lo que entrega la red y lo que necesita la carga. Precisión de salida ±1 % durante toda la duración del evento, sin sobreoscilación.
Respuesta submilisegundo
La detección y la inyección compensatoria se producen en menos de 1 ms — más rápido que el AVC en modo paralelo. Para equipos con tolerancia a sag inferior a un ciclo, el DVR es la única solución viable.
Sin transferencia de fuente
El DVR no cambia la fuente de alimentación: simplemente agrega tensión en serie. No hay relés de transferencia, no hay switching, no hay arcos ni perturbaciones secundarias. La carga mantiene su referencia de fase durante todo el evento.
Escalable y modular
Arquitectura modular que permite escalar la capacidad de corriente y la profundidad de compensación de tensión según los requisitos del proceso. Disponible en configuraciones desde unos pocos kVA hasta instalaciones de media tensión.

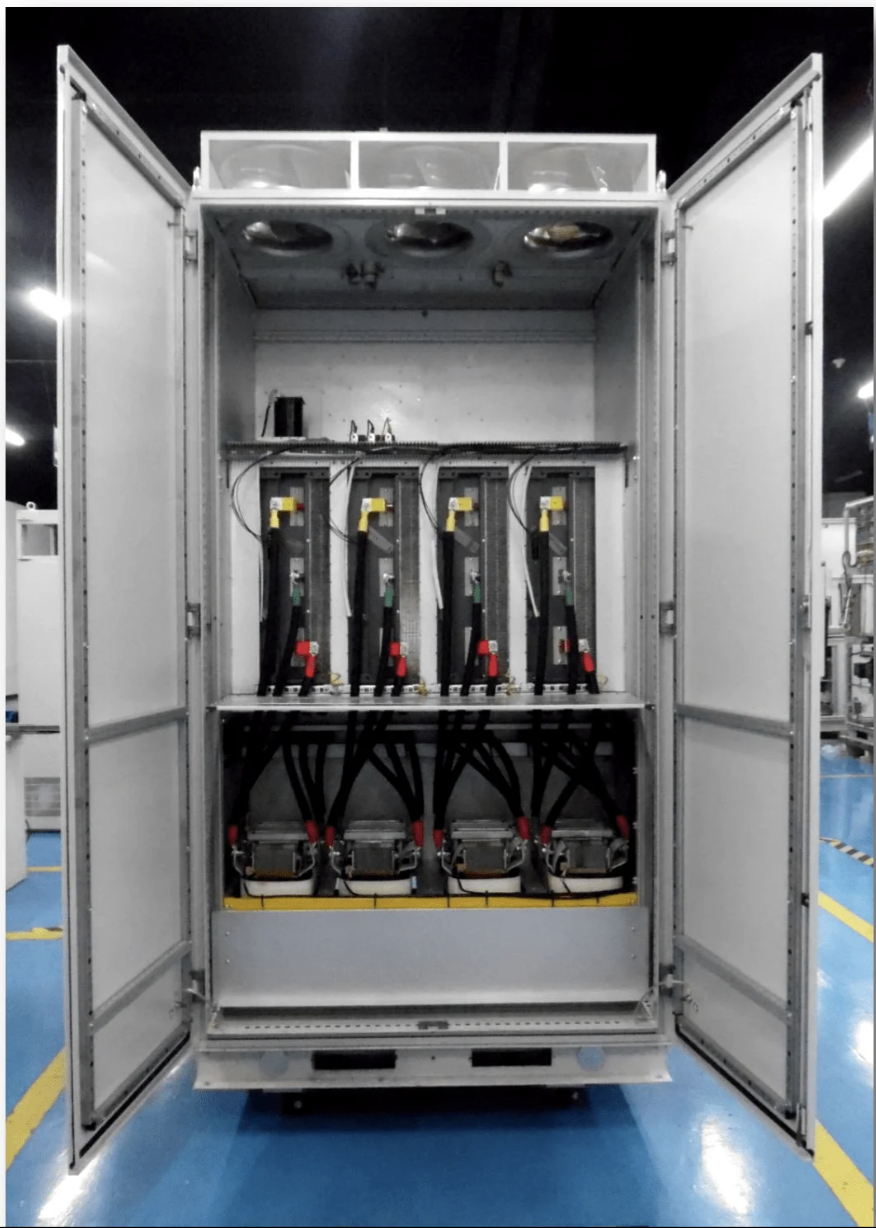

El equipo en instalación
Especificaciones técnicas seleccionadas
| Topología | Serie — inyección de tensión en línea con la carga |
| Tensión nominal | 380 / 400 / 415 V trifásico (50/60 Hz) |
| Tiempo de detección + respuesta | < 1 ms |
| Precisión de tensión de salida | ± 1 % del nominal |
| Rango de compensación de sag | Hasta 100 % de caída (interrupción total) |
| Rango de corrección de swell | Sobretensiones hasta 150 % del nominal |
| Perturbaciones corregidas | Sag, swell, fluctuaciones rápidas, asimetría de fase |
| Transferencia de fuente | No requerida — inyección continua en serie |
| Compatibilidad | Cargas lineales y no lineales |
| Comunicaciones | Modbus RTU / TCP, pantalla táctil local, registro de eventos |
| Grado de protección | IP20 (indoor) — opciones outdoor bajo pedido |
| Normativa | IEEE 1159, IEC 61000-4-11, IEC 61000-4-34 |
Sectores de aplicación principal
Procesos de litografía, deposición y difusión no toleran variaciones de tensión superiores a ±2 %. Un sag de 5 ms puede arruinar un lote completo.
Líneas de producción bajo normativa GMP. Una interrupción no programada implica pérdida de batch y notificación a autoridades regulatorias.
Instrumentos de alta precisión cuyas mediciones se invalidan ante cualquier variación de tensión en la cadena de medición.
Equipos cuya especificación de alimentación exige tensión constante, con tolerancia a sag inferior a la mínima garantizable por UPS convencional.
Resumen de rendimiento
¿Tiene un proceso que no puede interrumpirse?
Describanos el proceso, la carga y el historial de fallas o paradas. Nuestros ingenieros evalúan si el DVR es la solución adecuada y en qué configuración.
Consultar a un ingeniero Ver también el AVC →DVR versus AVC — criterios de selección
La elección entre DVR y AVC depende de la topología preferida, la criticidad del proceso y los requisitos de precisión de tensión.
| Criterio | DVR (serie) | AVC (paralelo) |
|---|---|---|
| Topología de conexión | Serie — en línea con la carga | Paralelo — en derivación |
| Tiempo de respuesta | < 1 ms | < 5 ms |
| Precisión de tensión de salida | ± 1 % | ± 3–5 % |
| Funciones adicionales (armónicas, reactiva) | No | Parcial |
| Impacto en el cableado existente | Inserción en línea | Derivación — sin cortar línea |
| Aplicación típica | Proceso crítico individual | Grupo de cargas o tablero |
| Exigencia de precisión de tensión | Muy alta (<1%) | Estándar (<5%) |
