Corrección de factor de potencia, inteligente y modular.
El BAI (Banco Automático Inteligente) es un dispositivo de alto rendimiento diseñado para mejorar el factor de potencia y la calidad de la energía en redes de distribución de baja tensión (0,4 kV). Integra capacitores de potencia con resistencias de descarga y un controlador inteligente del factor de potencia en un único equipo compacto.
La conmutación se realiza por cruce por cero, lo que minimiza los transitorios de maniobra y prolonga la vida útil de los capacitores. El sistema opera en red maestro-esclavo: el controlador inteligente JKGHY-Z (o un equipo designado como maestro) coordina por bus RS-485 hasta 30 equipos interconectados con direccionamiento automático, escalando la potencia reactiva según la demanda de la instalación.
Prestaciones principales
Control inteligente del factor de potencia
Controlador dedicado que mide los parámetros de red en tiempo real y conmuta los pasos necesarios para mantener el cos φ objetivo, con diagnóstico de fallas integrado.
Conmutación por cruce por cero
La maniobra en el cruce por cero de la onda elimina los picos de corriente de inserción, reduciendo el desgaste prematuro de los capacitores.
Protección incorporada — 6 capas
Sobretensión, subtensión, sobrecorriente, cortocircuito, armónicos y sobretemperatura, más detección de falla de capacitor. Protección termomagnética integrada.
Comunicación inteligente
Interface RS-485 para la interconexión maestro-esclavo entre equipos, con direccionamiento automático y medición de parámetros en tiempo real.
Integración del equipo
Cada unidad incorpora todos los componentes necesarios para operar como banco de compensación automática:
- Banco de capacitores conmutados por pasos
- Protección termomagnética
- Controlador del factor de potencia
- Capacitores de potencia
- Conmutación por cruce por cero
- Resistencias de descarga de capacitores
- Medición de parámetros
- Comunicación RS-485 (interconexión maestro-esclavo)
- Diagnóstico de fallas
Configuraciones
Trifásico — 400 V
Compensación trifásica. 400 V, 3 Ph, 50 Hz, 6 kA.
Monofásico — 220 V
Compensación monofásica. 220 V, 1 Ph, 50 Hz, 6 kA.
Modelos disponibles
Capacidades de 5 a 60 kVAr por equipo, ampliable hasta 1.800 kVAr interconectando hasta 30 equipos. Versión monofásica (220 V) y trifásica (400 V).
| Modelo | Potencia (kVAr) |
|---|---|
| HYBAFB 5kVAr | 5 |
| HYBAFB 10kVAr | 10 |
| HYBAFB 15kVAr | 15 |
| HYBAGFB 20kVAr | 20 |
| HYBAGFB 25kVAr | 25 |
| HYBAGFB 30kVAr | 30 |
| Modelo | Potencia (kVAr) |
|---|---|
| HYBAGB (5+5) kVAr | 10 |
| HYBAGB (10+5) kVAr | 15 |
| HYBAGB (10+10) kVAr | 20 |
| HYBAGB (15+10) kVAr | 25 |
| HYBAGB (15+15) kVAr | 30 |
| HYBAGB (20+10) kVAr | 30 |
| HYBAGB (20+15) kVAr | 35 |
| HYBAGB (20+20) kVAr | 40 |
| HYBAGB (25+20) kVAr | 45 |
| HYBAGB (25+25) kVAr | 50 |
| HYBAGB (30+30) kVAr | 60 |
Parámetros técnicos
| Tensión nominal | 220 V (monofásico, 1~) · 400 V (trifásico, 3~) |
| Frecuencia nominal | 50 Hz |
| Capacidad de cortocircuito (Icc) | 6 kA |
| Capacidad | 5 a 60 kVAr por equipo · hasta 1.800 kVAr interconectado (30 equipos) |
| Capacitores | Un = 450 V |
| Controlador inteligente | JKGHY-Z (coordina hasta 30 equipos) · JKGHY-Z-PV solar (con entrada de generación) |
| Conmutación | Por cruce por cero |
| Funciones de protección | Sobretensión, subtensión, cortocircuito, sobrecorriente, sobrearmónicos, sobretemperatura, falla de capacitor |
| Comunicación | RS-485 (red maestro-esclavo) |
| Temperatura ambiente | −25 °C a +55 °C |
| Norma | GB/T 15576-2020 · EMC IEC 61000-4-2/-3 |
Componentes del sistema
| Modelo | Descripción |
|---|---|
| JKGHY-Z | Coordina hasta 30 equipos · 400 V · 50 Hz |
| JKGHY-Z-PV (Solar) | Hasta 30 equipos · 400 V · 50 Hz · con entrada para generación solar |
| Aplicación | Transformador requerido |
|---|---|
| Sistema en fase dividida | Trifásico — Three Phase Compensation Type |
| Sistema trifásico | Monofásico / fase dividida — Splitting Phase Compensation Type |
Resumen de rendimiento
¿Cuántos KVAR necesita su instalación?
Nuestros ingenieros realizan el diagnóstico sin costo. Con los datos de medición o la factura de energía determinamos la capacidad y la cantidad de equipos correcta.

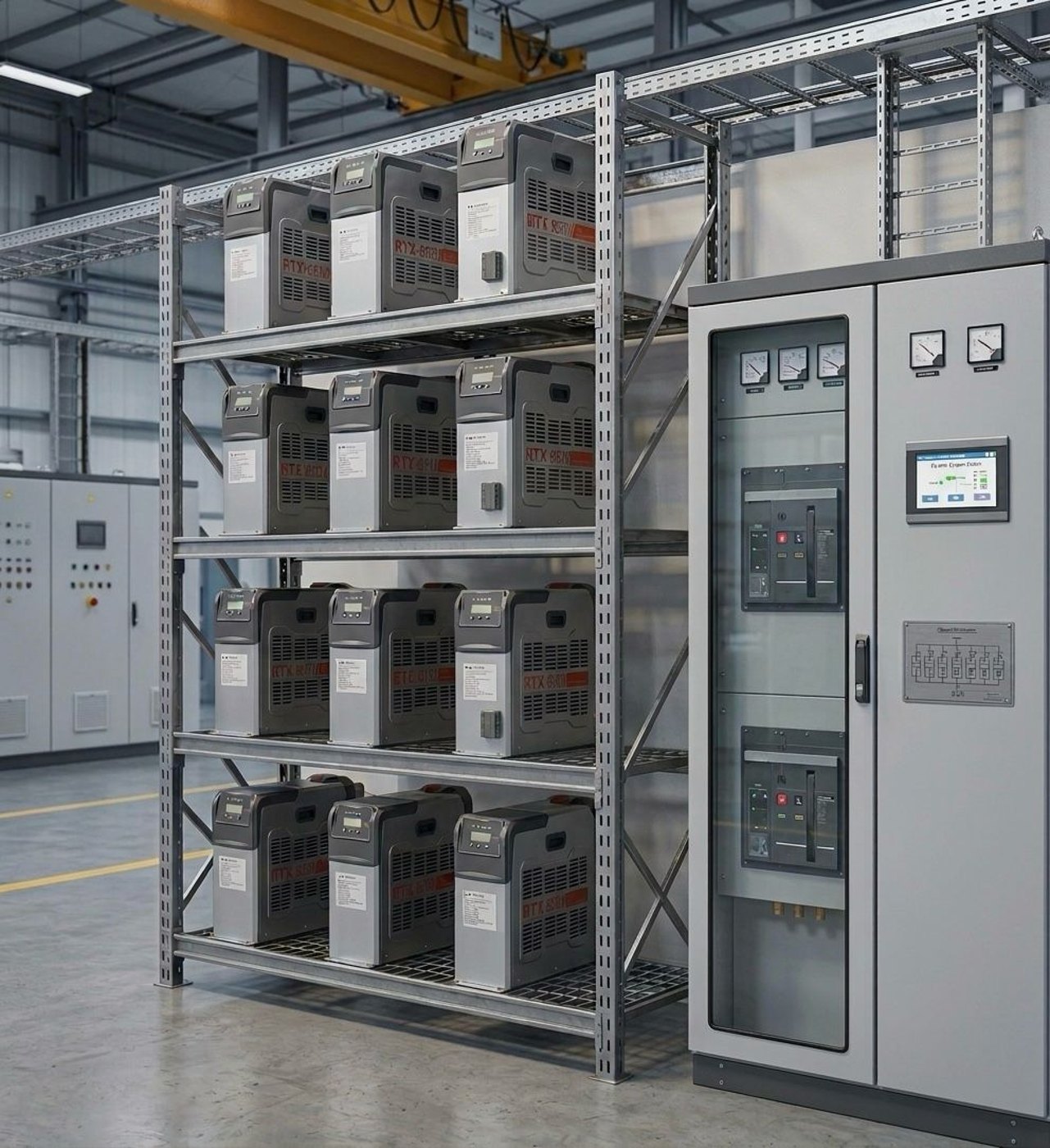

Solicitar diagnóstico Herramienta de diagnóstico →Bancos BAI montados en tablero
