Un equipo. Dos problemas resueltos.
El ASVG (Advanced Static VAR Generator) es un compensador activo de última generación que actúa simultáneamente sobre el factor de potencia y las armónicas de red. A diferencia de los bancos de capacitores convencionales —que solo corrigen la reactiva fundamental y pueden amplificar resonancias—, el ASVG inyecta corriente reactiva de forma continua y precisa, adaptándose en tiempo real a las variaciones de carga.
Su núcleo tecnológico son los semiconductores SiC MOSFET (carburo de silicio), que operan a frecuencias de conmutación promedio de 40 kHz y picos de hasta 95 kHz. Esta frecuencia elevada permite tratar armónicas de orden 2 al 13 con una tasa de compensación superior al 97 %, algo inalcanzable con tecnología IGBT convencional.
Prestaciones principales
Ultra alta eficiencia — SiC MOSFET
La resistencia Rds(on) reducida y la menor energía de conmutación de los SiC MOSFET resultan en pérdidas propias significativamente menores que los IGBT de Si. Eficiencia pico garantizada superior al 99 %, con retorno de inversión mejorado.
97 % compensación armónica (2.° a 13.°)
Elimina los órdenes 5, 7, 11, 13 y todos los intermedios. Cumplimiento garantizado de IEEE 519 y normativa ENRE. Un único equipo elimina la necesidad de banco de capacitores más filtro pasivo.
Ajuste fino automático — THDi <5 %
El algoritmo de lazo cerrado (TCs en el lado de la fuente) identifica y corrige automáticamente la salida de compensación sin intervención manual. Puesta en servicio en minutos, sin necesidad de ajuste paramétrico.
Mitigación de THDu — Distorsión de tensión
La distorsión de tensión extrema genera cruces por cero múltiples que afectan motores trifásicos y equipos cuya sincronización depende de la frecuencia. El ASVG reduce simultáneamente la distorsión de corriente y la de tensión.

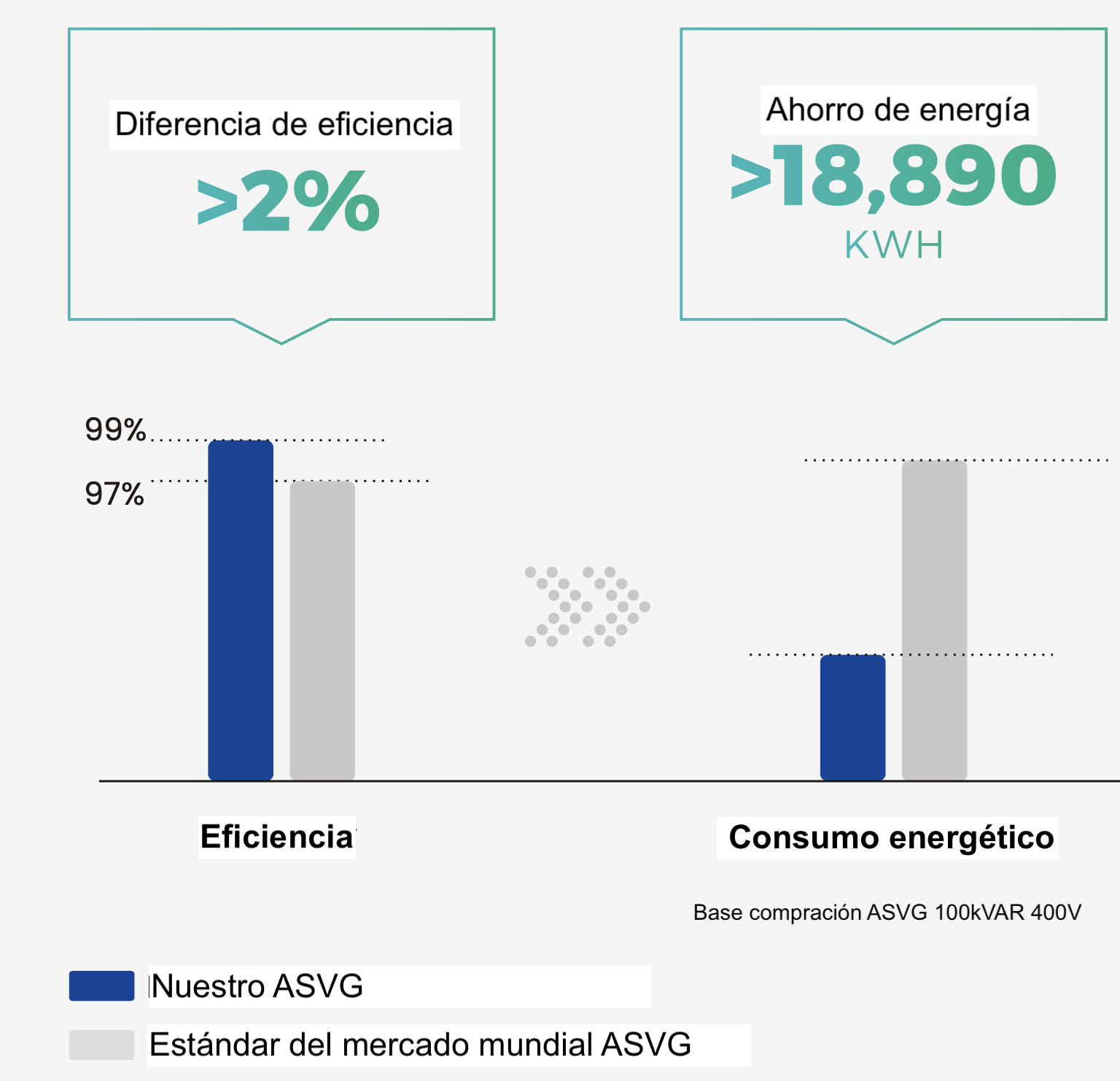

ASVG frente a soluciones convencionales
La siguiente comparación ilustra el comportamiento del ASVG respecto a las soluciones pasivas y activas de menor generación tecnológica actualmente en el mercado.
Fuente: Sinexcel. Datos de ensayo en laboratorio acreditado.
Especificaciones técnicas seleccionadas
| Topología | Inversor VSI trifásico de cuatro hilos, con semiconductores SiC MOSFET |
| Tensión nominal | 380 / 400 / 415 V (50/60 Hz) |
| Órdenes armónicos compensados | 2.° a 13.° (fundamental incluida para reactiva) |
| Tasa de compensación armónica | > 97 % |
| THDi resultante | < 5 % (con ajuste fino automático activo) |
| Eficiencia pico | > 99 % |
| Frecuencia de conmutación | Promedio 40 kHz — pico hasta 95 kHz |
| Tiempo de respuesta | < 5 ms (cuarto de ciclo a 50 Hz) |
| Grado de protección | IP20 (indoor) / IP54 (outdoor, bajo pedido) |
| Comunicaciones | Modbus RTU / TCP, RS-485, pantalla táctil local |
| Temperatura de operación | –10 °C a +45 °C |
| Normativa | IEEE 519-2022, IEC 61000-3-12, IEC 62040 |
Resumen de rendimiento
¿Es el ASVG la solución para su instalación?
Nuestros ingenieros realizan el diagnóstico sin costo. Con los datos de medición o los perfiles de carga existentes, determinamos el modelo y la capacidad correcta.
Solicitar diagnóstico Herramienta de diagnóstico →ASVG versus soluciones pasivas tradicionales
La corrección de reactiva con banco de capacitores fue durante décadas la solución estándar. Sus limitaciones son conocidas — y el ASVG las resuelve.
| Característica | Banco de capacitores | Filtro pasivo LC | ASVG (Sinexcel) |
|---|---|---|---|
| Corrección de factor de potencia | ✓ | Parcial | ✓ Continuo |
| Filtrado de armónicas | ✗ | Solo orden fijo | ✓ Órdenes 2–13 |
| Riesgo de amplificación por resonancia | Alto | Presente | Suprimido activamente |
| Adaptación a variaciones de carga | ✗ (escalonado) | ✗ | ✓ Tiempo real |
| Cumplimiento IEEE 519 | No garantizado | Parcial | Garantizado <5% THDi |
| Eficiencia del equipo | ~95 % (pérdidas en ESR) | ~96 % | > 99 % (SiC) |
| Mantenimiento | Reemplazo capacitores | Reemplazo componentes | Mínimo — plug-in modular |
Cuando el ASVG no es suficiente
Las instalaciones con THDi > 30 % o armónicas de orden 15 y superior requieren el AHF. En instalaciones con ambas problemáticas simultáneas, los equipos pueden operar en conjunto.
Filtro Activo de Armónicas
Para espectros armónicos completos hasta el orden 50. THDi severo (>30%) o armónicas de orden superior al 13.°.
Ver AHF →Acondicionador Activo de Tensión
Protección contra sags y swells para cargas sensibles. Se puede combinar con ASVG en la misma instalación.
Ver AVC →Restaurador Dinámico de Tensión
Dispositivo serie para procesos críticos con alta exigencia de continuidad y precisión de tensión.
