La red falla. Su proceso no puede permitírselo.

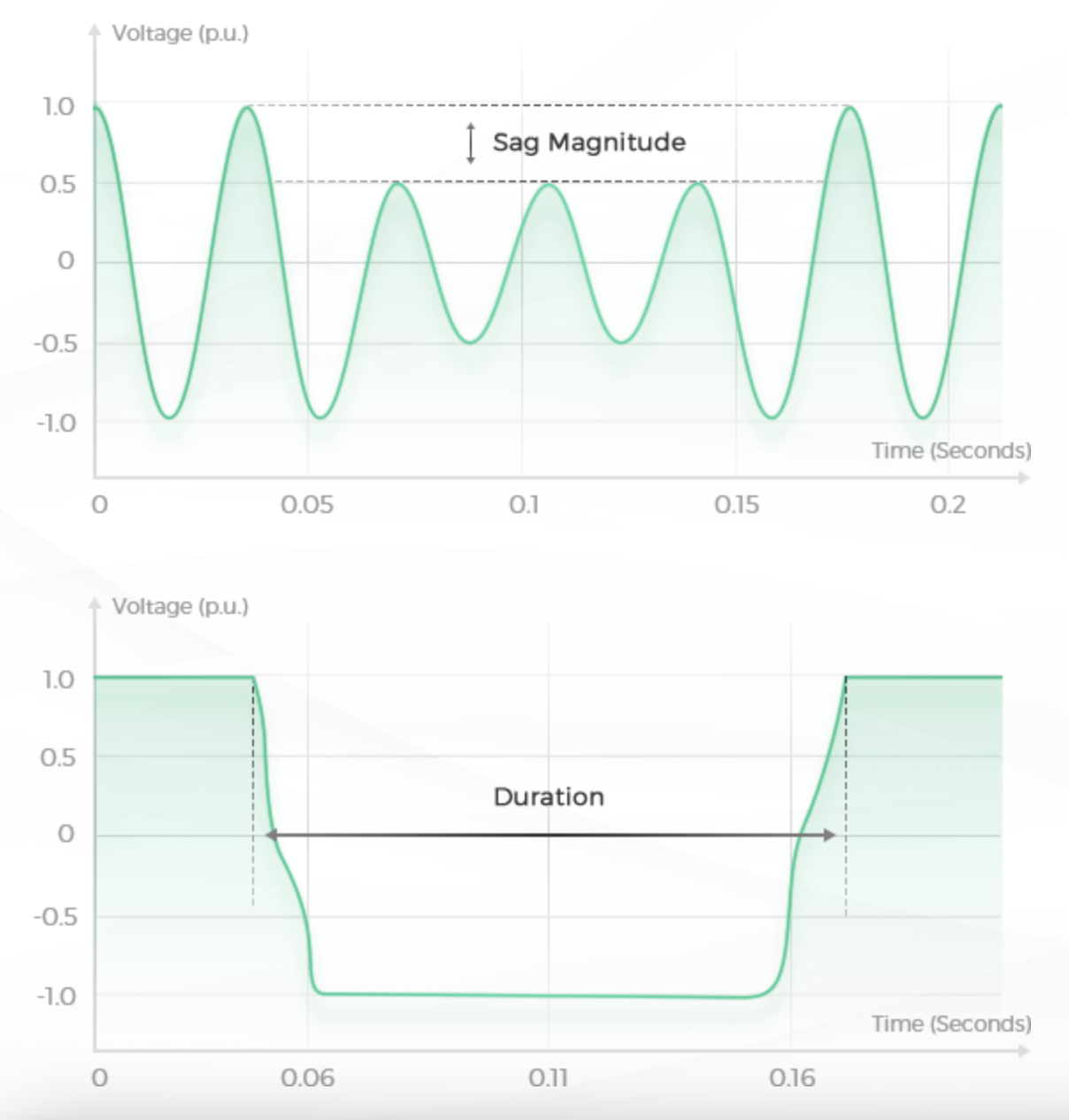

Las caídas de tensión (sags) son la perturbación de red más frecuente en la industria. Según IEEE 1159, un sag es una reducción del valor rms de la tensión al 10–90 % del nominal, de duración entre 0,5 ciclos y 1 minuto. Su origen es externo —fallas en la red de distribución, arranques de motores, maniobras en la subestación, descargas atmosféricas— y es, en la práctica, imposible de eliminar en la fuente.
El AVC (Active Voltage Conditioner) se instala en paralelo entre la red y la carga sensible. Monitorea la tensión de forma continua; en cuanto detecta una perturbación, transfiere la alimentación al sistema de supercondensadores interno en menos de 5 ms, manteniendo la tensión de salida estable hasta que la red se recupera, sin interrupción.
Principio de funcionamiento

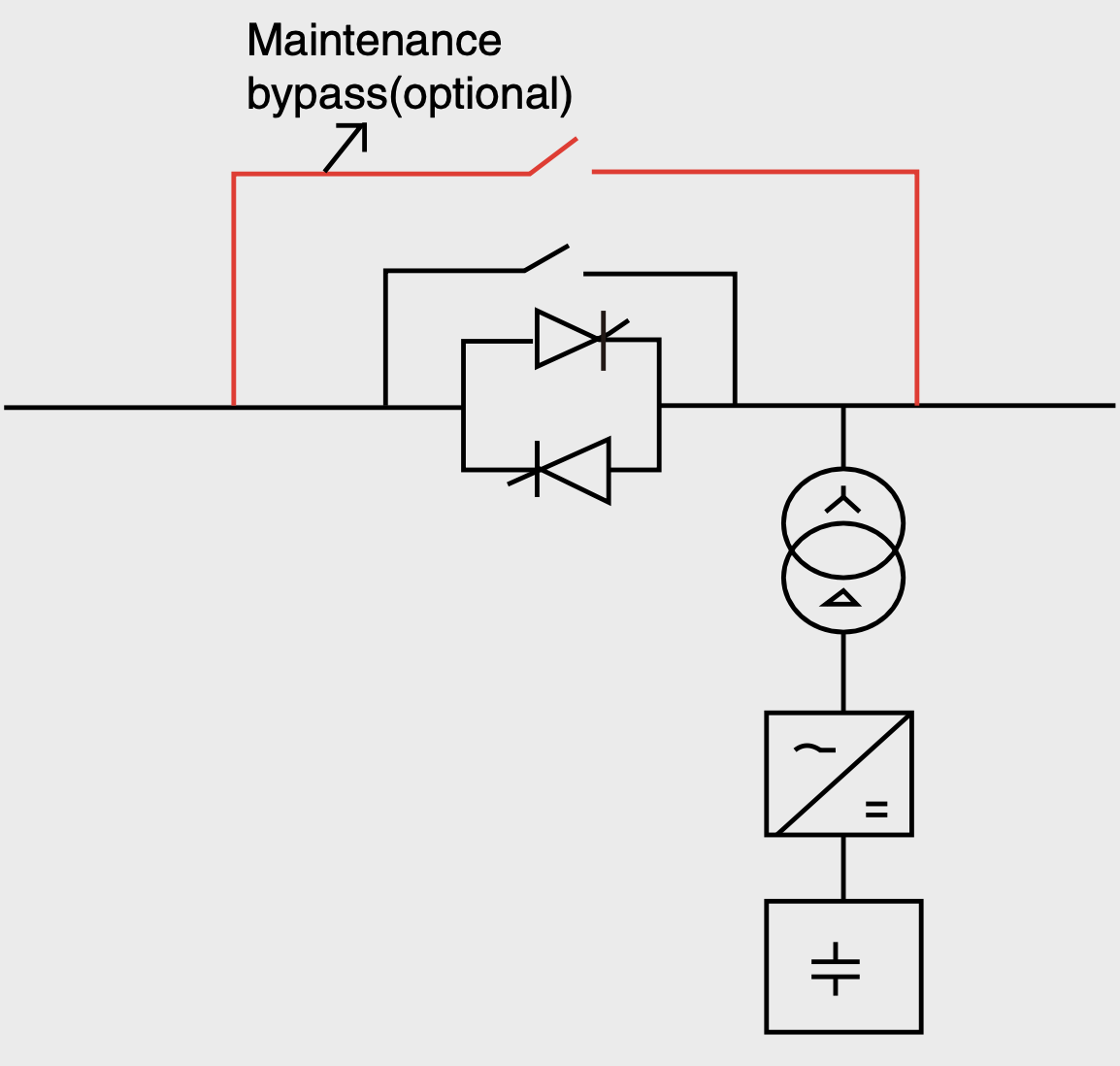

El AVC está compuesto por un inversor, un transformador de inyección, supercondensadores y un SCR de conmutación. El sistema opera en tres estados:

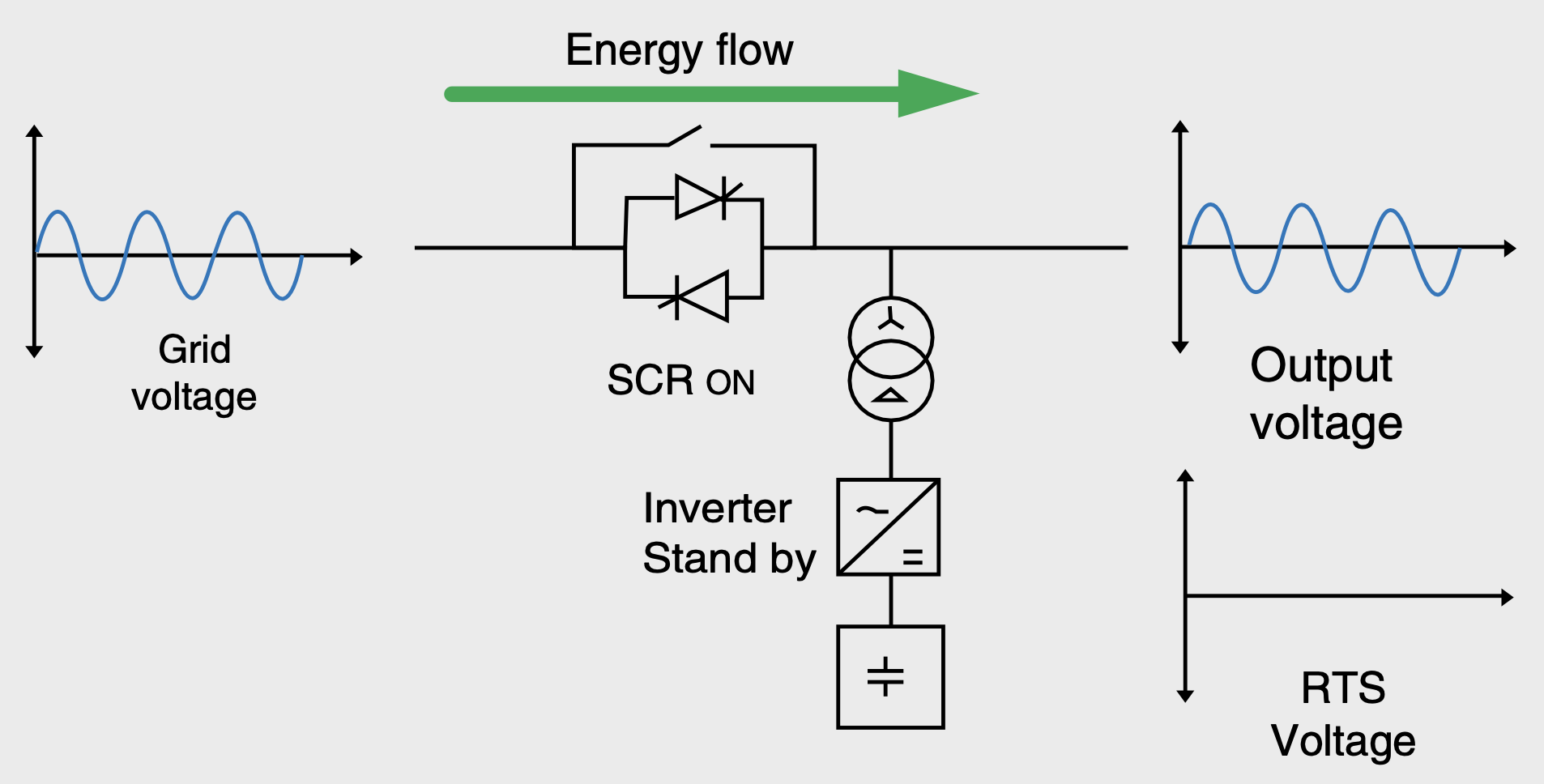

Estado normal — tensión dentro de rango
El tiristor SCR está encendido; el inversor permanece en standby. La tensión de red alimenta directamente la carga. Los supercondensadores están en carga máxima, preparados para actuar. El consumo propio del AVC es mínimo.
Evento de sag — tensión fuera de rango (<5 ms de reacción)
El AVC detecta la perturbación y apaga el SCR, aislando completamente la red de la carga. El inversor, alimentado por los supercondensadores, genera la tensión preestablecida y la inyecta a través del transformador. La carga no percibe la interrupción.
Recuperación — red vuelve al rango normal
El AVC reenctiende el SCR y retoma la alimentación desde la red. El inversor vuelve a standby. Los supercondensadores inician ciclo de recarga para el próximo evento.
Prestaciones principales
Supercondensadores — sin degradación de ciclos
A diferencia de las baterías, los supercondensadores soportan cientos de miles de ciclos de carga/descarga sin pérdida de capacidad. El tiempo de recarga es muy corto, lo que permite múltiples eventos consecutivos.
Conexión en paralelo — sin modificar el cableado
El AVC se instala en derivación. No requiere interrumpir el circuito de la carga ni modificar el tablero existente. El bypass de mantenimiento estándar (hasta 100 kVA) permite retirar el equipo sin parar la instalación.
Rango amplio de perturbaciones corregidas
Caídas de tensión (sag), sobretensiones (swell), picos transitorios, subtensiones sostenidas y flicker. Capacidad de compensación hasta interrupción total (0 V) durante la autonomía del supercondensador.
Calidad de energía adicional
Además de la protección de tensión, el AVC reduce la distorsión armónica en la carga protegida y puede compensar la componente reactiva, mejorando el factor de potencia del tramo protegido.
El equipo en detalle
Especificaciones técnicas seleccionadas
| Topología | Paralelo — inversor + transformador de inyección + SCR + supercondensadores |
| Tensión nominal | 380 / 400 / 415 V trifásico (50/60 Hz) |
| Tiempo de transferencia | < 5 ms (cuarto de ciclo a 50 Hz) |
| Rango de compensación de sag | Hasta 0 V (interrupción total), durante autonomía del supercondensador |
| Rango de corrección de swell | Sobretensiones hasta 150 % del nominal |
| Capacidad estándar (bypass incluido) | Hasta 100 kVA |
| Capacidad con bypass opcional | > 100 kVA — configuración modular |
| Almacenamiento de energía | Supercondensadores (EDLC) — sin degradación por ciclos |
| Funciones adicionales | Reducción de armónicas, compensación reactiva parcial |
| Comunicaciones | Modbus RTU / TCP, pantalla táctil local, alarmas remotas |
| Grado de protección | IP20 (indoor) — opciones outdoor bajo pedido |
| Normativa | IEEE 1159, IEC 61000-4-11, IEC 61000-4-34 |
Resumen de rendimiento
¿Cuántos eventos de sag tiene su instalación?
Con un registrador de calidad de energía (disponible en Effisine) determinamos la frecuencia y profundidad de los sags, y calculamos el costo de cada parada no programada.
Solicitar medición Ver también el DVR →AVC o DVR — cómo elegir
Ambos equipos protegen contra caídas de tensión, pero difieren en topología, capacidad y casos de uso óptimos.
| Criterio | AVC (paralelo) | DVR (serie) |
|---|---|---|
| Topología de conexión | Paralelo — en derivación | Serie — en línea con la carga |
| Perturbaciones corregidas | Sag, swell, pico, flicker, subtensión | Sag y swell — alta precisión de tensión |
| Funciones adicionales | Armónicas + reactiva parcial | Solo corrección de tensión |
| Impacto en el cableado | Mínimo — sin modificar línea | Requiere inserción serie |
| Capacidad estándar con bypass | Hasta 100 kVA | Escalable por módulos |
| Caso de uso típico | Protección de tablero o grupo de cargas | Protección de proceso crítico individual |
